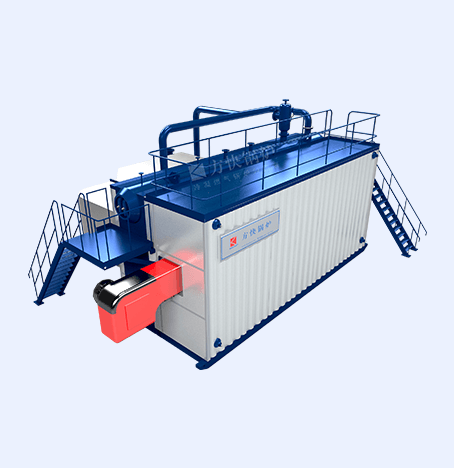

SZS水管热水锅炉
- 额定热功率：10.5-70Mw
- 热效率:95%-98%
- 适用燃料:柴油、天然气
简介:由锅炉本体和辅机设备组成，锅筒外部设有燃烧室和受热面，燃烧后产生的高温烟气在管外流动放热，利用热能转换加热管内流动的水，从而产生热水的工业锅炉燃烧设备。
应用范围
取暖、热水等
产品特点
- 全自动双锅筒纵置式布置，D型炉膛自然循环，布局紧凑合理，占地面积小，用户现场施工量小，安装周期短;
- 全膜式水冷壁生产设备紧密包围炉膛，充分保护炉墙，无需使用耐火材料，简化锅炉整体结构;
- 自动化焊接设备，保证探伤合格率100%;
- 优化管束位置，烟气流动阻力较小，提高传热效率;
性能参数
SZS水管热水锅炉技术参数表
| 项目型号 | 单位 | SZS10.5-1.25/130/70-Y(Q) | SZS14-1.25/130/70-Y(Q) | SZS17.5-1.6/130/70-Y(Q) | SZS21-1.6/130/70-Y(Q) | SZS24.5-1.6/130/70-Y(Q) | SZS29-1.6/130/70-Y(Q) | SZS46-1.6/130/70-Y(Q) | SZS58-1.6/130/70-Y(Q) | SZS70-1.6/130/70-Y(Q) | |
| 锅 炉 尺 寸 |
A | mm | 10230 | 11100 | 12630 | 12750 | 13300 | 13700 | 16500 | 18500 | 19000 |
| B | mm | 7600 | 7650 | 7700 | 7740 | 8200 | 8330 | 10050 | 11100 | 11350 | |
| C | mm | 5000 | 5200 | 5350 | 5500 | 5650 | 5740 | 6080 | 6190 | 6500 | |
SZS燃油（气）热水水管锅炉接口尺寸表
| 项目型号 | 单位 | SZS10.5-1.25/130/70-Y(Q) | SZS14-1.25 /130/70- Y(Q) |
SZS17.5- 1.6/130/70- Y(Q) |
SZS21-1.6 /130/70- Y(Q) |
SZS24.5-1.6/130/70- Y(Q) |
SZS29-1.6/130/70- Y(Q) |
SZS46-1.6/130/70-Y(Q) | SZS58-1.6/130/70-Y(Q) | SZS70-1.6/130/70-Y(Q) |
| 法兰-PN | MPa | 1.6 | 2.5 | |||||||
| 进/出水口-DN | mm | 200 | 250 | 400 | ||||||
| 手动排污口-DN | mm | 50 | ||||||||
| 安全阀接口-DN | mm | 100 | 125 | 150 | 200 | |||||
| 供油进/出口-DN | mm | 22 | 25 | 50 | ||||||
| 安全阀泄放口-DN | mm | 100 | 125 | 150 | 200 | |||||
| 排烟接口尺寸 | mm | 800*500 | 1400*1050 | 1400*1050 | 1400*1050 | 1800*1050 | 2050*1050 | 1860*754 | 2510*765 | 2910*856 |
| 设备概略重量 | t | 30 | 41 | 50 | 52 | 60 | 67 | 138 | 158 | 185 |
SZS燃油（气）热水水管锅炉技术参数表
| 项目型号 | 单位 | SZS10.5- 1.25/130/70-Y(Q) |
SZS14- 1.25/130/70-Y(Q) |
SZS17.5- 1.6/130/70-Y(Q) |
SZS21- 1.6/130/70-Y(Q) |
SZS24.5- 1.6/130/70-Y(Q) |
SZS29- 1.6/130/70-Y(Q) |
SZS46- 1.6/130/70-Y(Q) |
SZS58- 1.6/130/70-Y(Q) |
SZS70- 1.6/130/70-Y(Q) |
||||||||
| 额定热功率 | MW | 10.5 | 14 | 17.5 | 21 | 24.5 | 29 | 46 | 58 | 70 | ||||||||
| 额定出水压力 | MPa | 1.25 | 1.25 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||||||||
| 供气压力 | 天然气 | mbar | 300 | 450 | 500 | |||||||||||||
| 城市煤气 | mbar | 300 | 450 | 500 | ||||||||||||||
| 液化石油气 | mbar | 300 | 450 | 500 | ||||||||||||||
| 燃料耗量 | 柴油 | Kg/h | 914.5 | 1245.5 | 1531.87 | 1880.55 | 2134.1 | 2522.8 | 3934.3 | 5028.7 | 5980.8 | |||||||
| 重油 | Kg/h | 950.8 | 1267.7 | 1584.7 | 1901.6 | 2218.6 | 2641.1 | 4157.3 | 5236.5 | 6319.9 | ||||||||
| 天然气 | Nm³/h | 1004.8 | 1388.3 | 1712.69 | 2115.96 | 2344.5 | 2825.3 | 4412.1 | 5672.7 | 7065 | ||||||||
| 城市煤气 | Nm³/h | 2040.8 | 2721.1 | 3401.4 | 4081.6 | 4761.9 | 5668.9 | 10081.5 | 12698.6 | 15325.9 | ||||||||
| 液化石油气 | Nm³/h | 367.4 | 489.8 | 612.3 | 734.8 | 857.2 | 1020.5 | 3934.3 | 4955.5 | 5980.8 | ||||||||
| 通用 | 额定出水温度 | ℃ | 130 | 热效率 | % | 95-98 | 燃烧方式 | MPa | 微正压室燃 | |||||||||
| 额定进水温度 | ℃ | 70 | 使用电源 | V/Hz | 380/50 | 燃烧调节方式 | MPa | 全自动电子比例 | ||||||||||
∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；
∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
