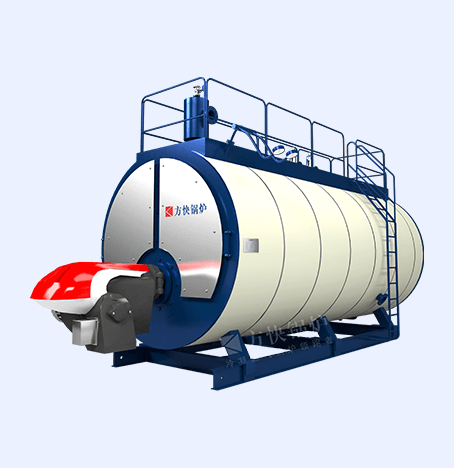

分体式冷凝热水锅炉

分体式冷凝热水锅炉
  • 额定热功率:0.7-14Mw
  • 热效率:91%-96%
  • 适用燃料:天然气、轻油

简介:利用高效的冷凝余热回收装置来吸收锅炉排出的高温烟气中的显热和水蒸汽凝结所释放的潜热，以达到提高锅炉热效率的目的。

应用范围

工业生产及建筑热水供应及取暖

产品特点

  • 经典的锅壳式全湿背中心回燃烟火管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，有害物质NOx排放量少;
  • 前后烟箱采用特殊的保温绝热材料，耐高温、导热系数低、抗急冷急热能力好，大大延长了中心回燃锅炉前烟箱的使用寿命；炉体则采用多层离心玻璃棉保温，最终使散热损失降到最低;
  • 锅内装置及各管口布置合理，优化了锅内水循环，有效防止水垢产生，也利于提高水侧换热效果。在循环不畅的薄弱环节设置手孔、检查孔，便于定期检查、维护;
  • 烟管内置不锈钢扰流片，减缓燃烧烟气速度，加强换热，保证燃烧产生的热量最大程度地传导到水中;
  • 后烟箱上设有冷凝水排放装置，减少冷凝水对受热面的腐蚀；

性能参数

分体式冷凝常压热水锅炉技术参数表

项目型号 额定热功率 循环水量 取暖面积 燃料消耗量 最大锅炉尺寸 进/出水口 排污口 烟囱直径 通大气口 重量 备注
轻油 天然气 长 宽 高
单位 Kcal/h m³/h ㎡ kg/h Nm³/h mm mm mm mm mm mm mm t
CWNS0.7-95/70-Y、Q 60×10⁴ 24.1 6000 63.6 71.3 3370 1660 1830 DN100 DN50 300 DN80 2.32 中心回燃
CWNS1.4-95/70-Y、Q 120×10⁴ 48.2 12000 127.3 142.7 3450 1820 2030 DN100 DN50 350 DN125 3.04
CWNS2.1-95/70-Y、Q 180×10⁴ 72.2 18000 190.9 214.1 4200 1940 2420 DN125 DN50 350 DN150 5.04
CWNS2.8-95/70-Y、Q 240×10⁴ 96.3 24000 254.5 285.4 5230 1940 2340 DN125 DN50 450 DN150 5.24
CWNS4.2-95/70-Y、Q 360×10⁴ 144.5 36000 381.8 428.1 6550 2340 3640 DN150 DN50 550 DN200 10.08 三回程
CWNS5.6-95/70-Y、Q 480×10⁴ 192.6 48000 509 570.7 7580 2550 3780 DN200 DN50 700*550 DN250 16.4
通用 额定出/进水温度 ℃ 95/70 额定热效率 % 96-98 使用电源 V/Hz 380/50
通用 额定出/进水温度 ℃ 95/70 额定热效率 % 91-93 使用电源 V/Hz 380/50

∗燃料消耗量为安装冷凝器以后的数值；燃料热值：轻油10250kcal/kg、天然气38.3MJ/Nm³；

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。

分体式冷凝承压热水锅炉技术参数表

项目型号 额定热功率 循环水量 出水压力 取暖面积 燃料消耗量 最大锅炉尺寸 进/出水口 排污口 烟囱直径 重量 备注
轻油 天然气 长 宽 高
单位 Kcal/h m³/h MPa ㎡ kg/h Nm³/h mm mm mm mm mm mm t
WNS0.7-1.0/95/70-Y、Q 60×10⁴ 24.1 1.0 6000 61.9 69.4 3490 1710 2880 DN100 DN50 300 3.33 中心回然
WNS1.4-1.0/95/70-Y、Q 120×10⁴ 48.2 12000 124.8 150.3 4320 1930 2200 DN100 DN50 350 4.66
WNS2.8-1.0/95/70-Y、Q 240×10⁴ 96.3 24000 247.3 297.4 5340 1990 3460 DN125 DN50 450 8.14
WNS4.2-1.0/115/70-Y、Q 360×10⁴ 80.3 36000 369.8 414.5 6540 2330 3630 DN150 DN50 600*450 14.21 三回程
WNS5.6-1.0/115/70-Y、Q 480×10⁴ 107 48000 493.8 547.8 7260 2580 3950 DN200 DN50 600*450 19.85
WNS7-1.0/115/70-Y、Q 600×10⁴ 133.8 60000 615.3 666.8 7630 2730 4410 DN200 DN50 700*450 24.72
WNS14-1.25/130/70-Y、Q 1200×10⁴ 267.6 1.25 120000 1209.4 1337.7 9340 3660 4690 DN250 DN50 950*600 46.42
通用 额定出/进水温度 ℃ 95/70 额定热效率 % 94-96 使用电源 V/Hz 380/50

∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
